結構說明

開關柜按GB3906、IEC60298和IEC60694要求進行設計。整柜由柜體和可抽出(手車)兩部分組成，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬結構件均可靠接地，主回路系統的各隔室設有獨立的壓力釋放通道，在電纜室內設置主接地母線。

產品概述

 KYN61-40.5鎧裝移開式交流金屬封閉開關設備，適用于三相交流50Hz、40.5kV單母線及單母線分段電力系統中，主要應用于電力系統、石油化工、工礦企業、公用事業，市政工程、商業建筑等的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足GB3906、DL/T404等標準的要求，并具備完善的“五防”功能。

主要特點

1. 母線采用熱縮絕緣材料及環氧樹脂涂覆的絕緣手段，優化電極形狀，使柜體結構緊湊，占地面積縮小；
2. 開關設備柜體選用優質冷軋鋼板或進口敷鋁鋅板，經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；
3. 可配用BVN4-40.5真空斷路器、國產ZN85-40.5真空斷路器或法國施耐德SF1、SF2型及阿爾斯通FP系列六氟化硫斷路器，以滿足不同用戶的需求；
4. 開關設備各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；
5. 斷路器、接地開關等操作均可在開關設備門關閉情況下進行，即可實現關門操作；
6. 開關設備的結構適應性強，主結構方案可以達到160種以上，能滿足不同用戶的需求；
7. 手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，設備安全可靠。

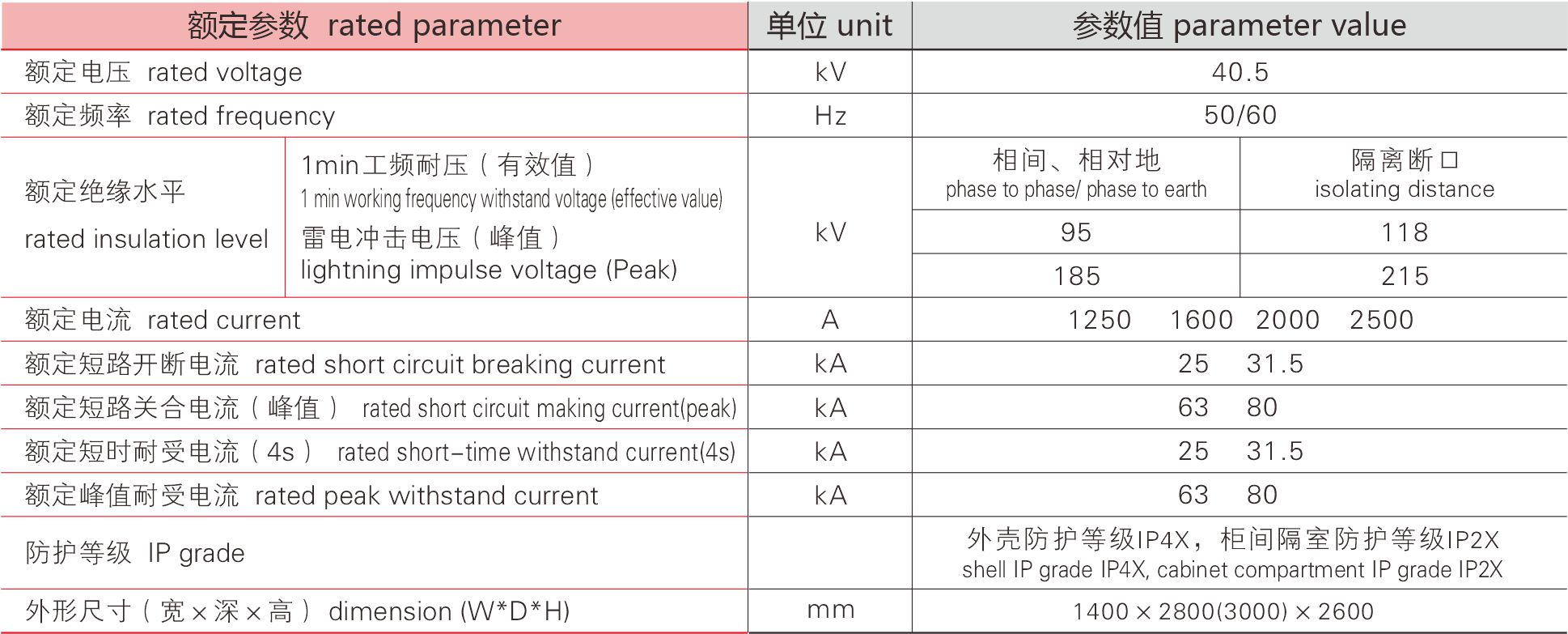

技術參數
