結構說明

1、柜體采用標準機柜樣式，模數化安裝。

2、其強度及承載能力均可達到電器元器件的安裝要求。

3、柜內可根據用戶需求采用安裝梁或安裝板，材料為覆鋁鋅板或冷軋鋼板噴塑。

4、兩側封板及后背板采用活動式，方便施工現場拆卸，整個柜體結構滿足柜前檢修及維護。

5、前儀表門可采用網格門或防爆玻璃門，整體美觀大氣。

產品概述

CDPF01系列傳輸設備用交流電源分配列柜（下文簡稱列頭柜）是一款針對數據中心，綜合采集所有能源數據的交流電源分配列柜。本產品為終端能源監測系統提供高精度測量數據，通過顯示單元，實時反映電能質量數據，并通過通訊上傳至后臺控制系統，以達到對整個配電系統的實時監控。其主要用于電信、金融、政府及IT等數據中心或工業企業等重要客戶，為網絡服務器等重要設備提供電力分配，配電回路保護、計量、管理等服務。也可用于供電可靠性要求高不間斷供電領域，通過模塊化預制式的結構、標準化的設計理念、人性化便捷的杰出表現，為客戶提供量身定制的高可靠性配電產品以及良好的服務體驗。

主要特點

1. 優化便捷的配電系統：數據中心和機房的供電可靠性和連續性至關重要，而后續的機架和服務器容量的擴容不可避免， 因此配電系統的優化設計顯得十分重要，配置斷路器帶有完善可靠的保護，包括帶熱插拔的斷路器和母線安裝系統，可實現靈活的調相和不停電增加出線回路功能，同時運用級聯技術，提高整個系統的投資性價比。
2. 安心的成本管理系統：可精確計算及測量每一臺服務器、每一路開關的用電功率及用電量，實現對每一臺服務器機柜的運營成本管理。
3. 靈活互動的人際界面：在配電柜前面板上包括以下部分： LCD顯示屏，中文顯示界面、系統狀態指示LED燈、必要的功能按鍵用來選擇各種系統參數、瀏覽及讀取各種系統信息等。為確保系統安全，LCD 支持密碼保護。界面可以將所測量參數通過 Modbus 協議傳輸?shù)缴衔粰C(jī)。
4. 完善的智能化監控系統：監控模塊采用全數字處理芯片 DSP 技術。監控模塊為相對獨立的系統，完全實現整機系統不斷電維護。
5. 輸入部分的電氣參數：電量、有功功率、無功功率、視在功率、功率因數、電壓、電流、頻率、電壓和電流諧波總失真度、需量、最大需量、電能等。
6. 輸出回路的電氣參數：電流，負載百分比，電量、 功率因數等；所有支路開關狀態信號；對主系統進行過壓、欠壓、缺相、過載、電流閥值超限等報警；對支路斷路器設置閾值報警功能， 當負載電流超過閾值時，提供超限報警功能，有效規避風險。
7. 通信接口：ModBus 協議輸出，與 LCD 人機界面實時顯示各回路電流數值。
8. 防雷裝置帶遠程指示觸點，由通信接口傳遞到后臺監控系統。
9. 故障信息由本地存儲，可保存不少于 1000 條的歷史記錄與故障信息，易于查詢和故障分析。

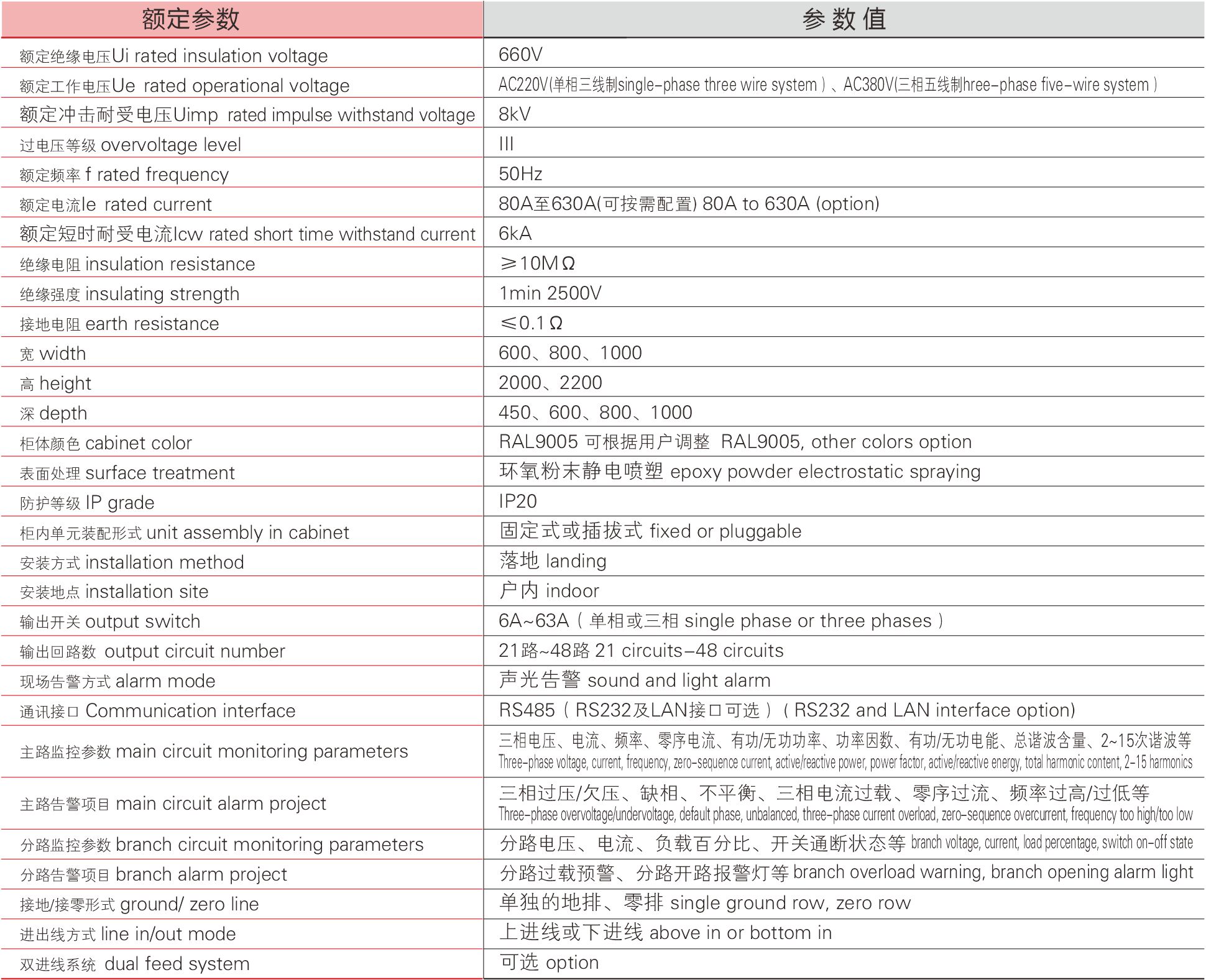

技術參數
