結構說明

1、設計緊湊：以較小的空間能容納較多的功能單元；

2、結構通用性強，組裝靈活：以25mm為模數的C型材能滿足各種結構型式、防護等級、使用環境的要求；

3、采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需求任意選用組裝，以200余種零件可以組成不同方案的柜架結構和抽屜單元；

4、安全性好：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能；

5、技術性能高：主要參數達到國內先進水平。

產品概述

MNC-S低壓抽出式開關柜是參考瑞士ABB公司MNS系列低壓開關柜并加以綜合改進后用標準模件生產制造的產品。本裝置適用于三相交流50Hz，額定工作電壓660V，最大額定電流可至6300A，外殼防護等級可至IP40 ，作為各種發電、輸電、配電、電能轉換和電能消耗設備的控制設備，能廣泛應用于電力系統、石油化工、工礦企業、公用事業，市政工程、商業建筑等低壓配電系統中，除一般陸用外，經過特殊處理后，還可以用于海上石油鉆采平臺和核電站中。

主要特點

1. MNC-S型低壓抽出式開關柜柜體，是由2.5mm厚冷軋鋼板經折彎后，經加工組裝而成的C型材骨架結構，具有機械強度高和良好的柜體通用性；
2. 采用標準模塊設計：可組成保護、操作、轉換、控制、調節、測定、指示等標準單元；
3. 柜架為組合式裝配結構，裝置內零部件尺寸，隔室尺寸實行模數化設計；
4. 安全性好：產品抽屜裝置件大量采用高強度阻燃型工程塑料組件，提高了安全性能，抽屜上具有明顯的合閘、斷開、試驗、抽出和隔離位置標識，可靠的機械聯鎖保證抽屜位置轉換時的安全性。

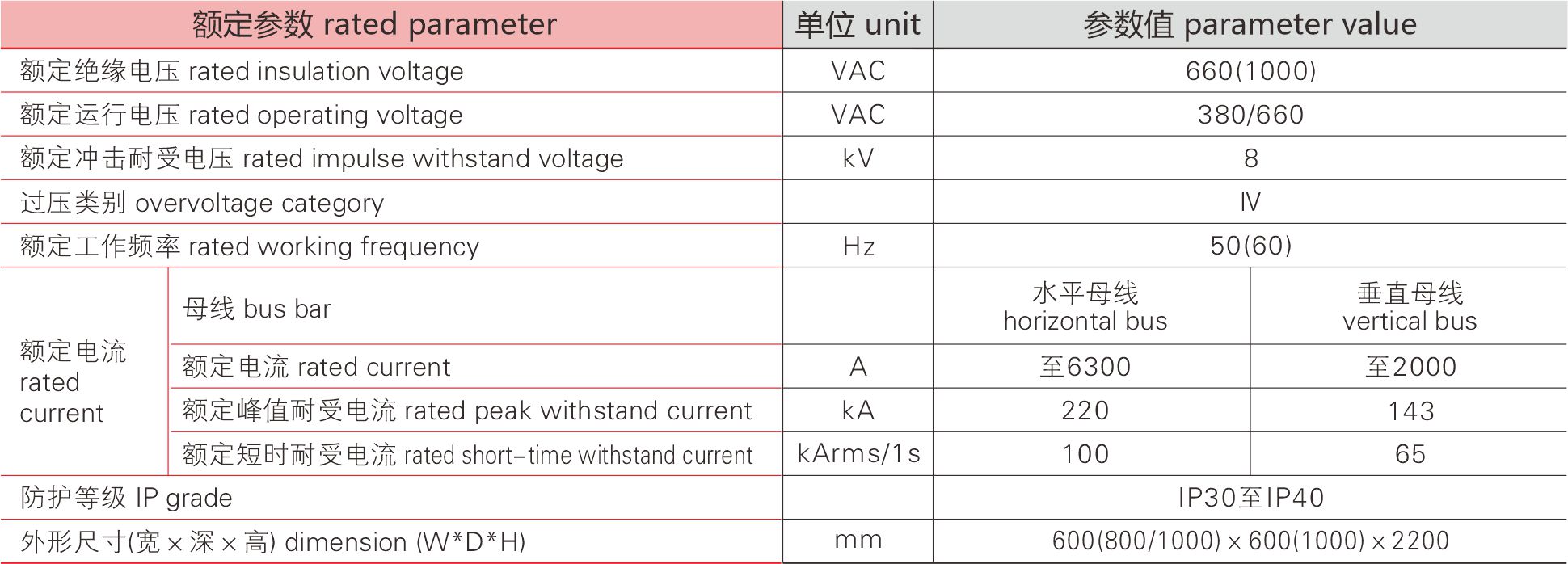

技術參數
